Bains-marie de laboratoire
Bain-marie simple

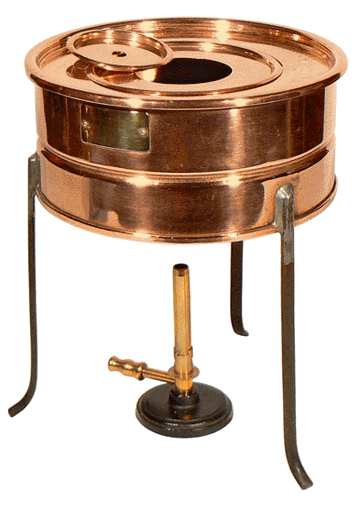

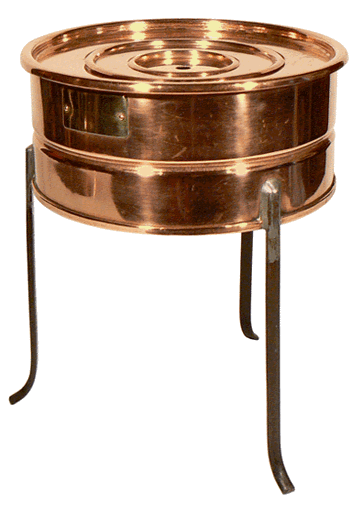

Bain-marie simple - Diamètre 20 cm, hauteur 27 cm
Le bain-marie est utilisé pour chauffer certaines substances d'une façon douce et uniforme sans les exposer à l'action directe et inégale de la flamme. Le bain contient de l'eau maintenue à température constante, voire à l'ébullition, dans laquelle on place le récipient contenant la substance à traiter ...

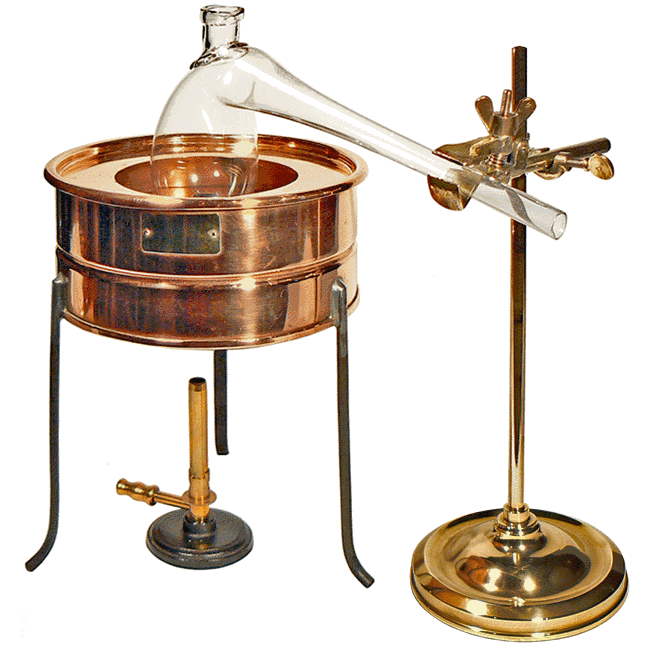

Exemple de montage utilisé pour la distillation au bain-marie. Le liquide à distillé est, ici, placé dans une cornue tubulée pouvant recevoir un thermomètre afin de contrôler l'opération.
Bain-marie à niveau constant
"MON LABO"
Dujardin - Salleron, 1932

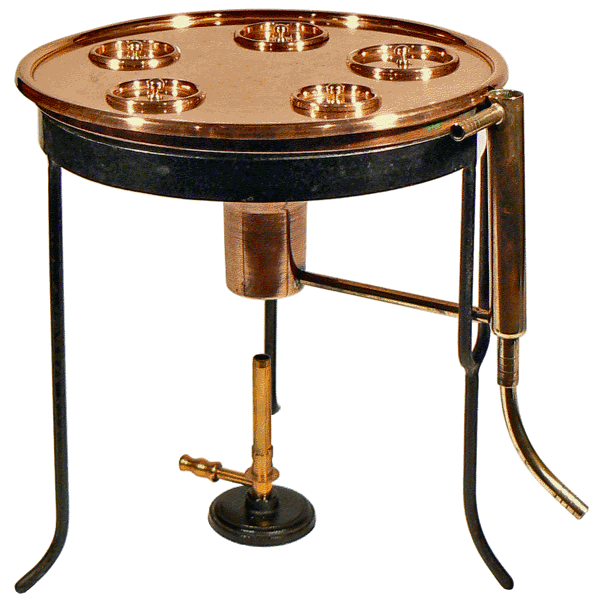

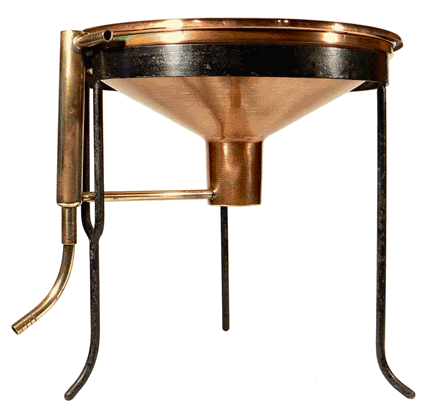

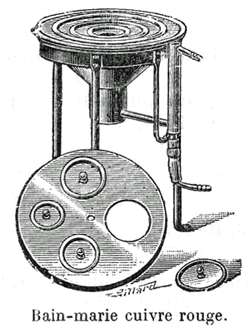

Bain-marie alimenté et à niveau constant. diamètre 30 cm, hauteur 32 cm.

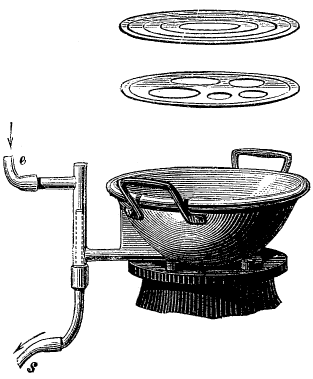

Ci-dessus, le dessin emprunté au catalogue de 1891 de la MAISON FONTAINE, montre le principe du niveau constant. L'eau arrive en e, et remplit le bain-marie jusqu'au niveau supérieur du tube concentrique, représenté en pointillés. Au dessus de ce niveau, l'eau est éliminée en s ...

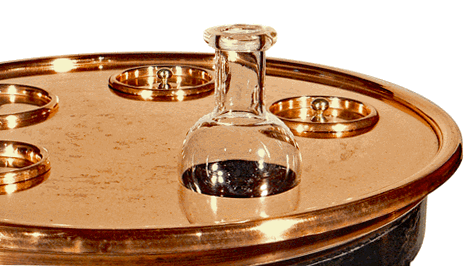

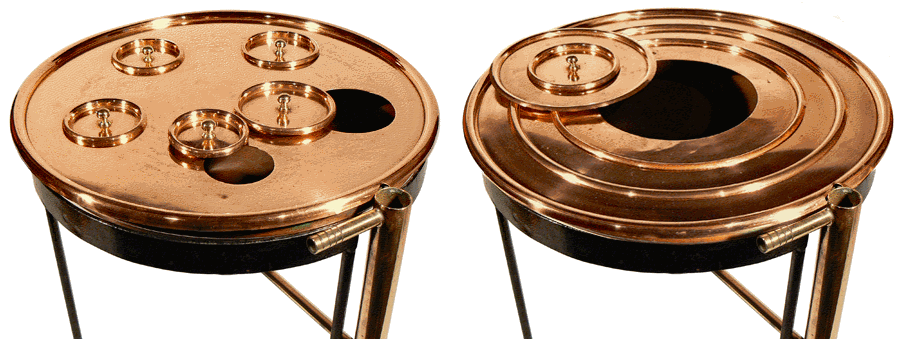

On rencontrait fréquemment ce modèle, proposé en plusieurs tailles, dans les laboratoires de chimie. Il est présenté, ici, avec une platine circulaire de 30 cm de diamètre comportant 5 ouvertures dont les diamètres varient de 4,5 à 6,5 cm et 4 anneaux concentriques offrant des ouvertures plus importantes.
Bain-marie pour tubes à essais

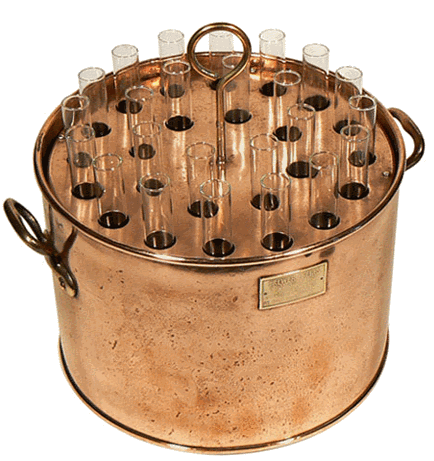

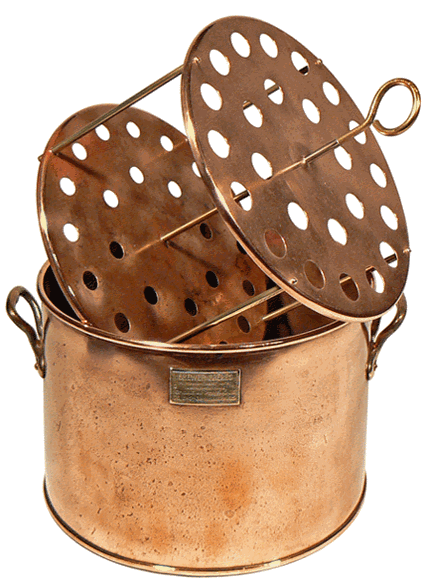

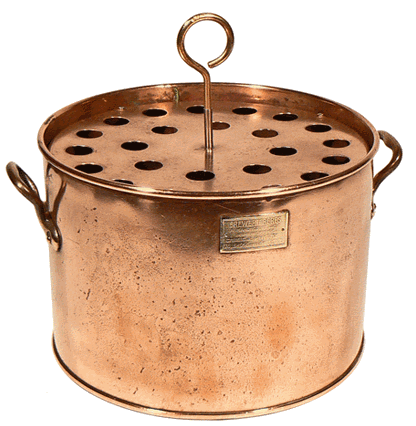

Bain-marie BREWER FRERE pour tubes à essais. Diamètre 21 cm hauteur 14 cm

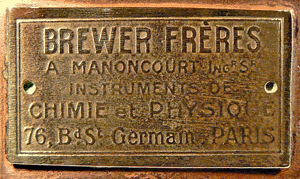

Ce modèle, construit par la société BREWER FRERES, est destiné à la préparation de certains milieux de culture utilisés en bactériologie. Il permet de traiter simultanément 24 tubes à essais de 16 x 1,6 cm.
Bain-marie pour tubes à essais et tubes à hémolyse

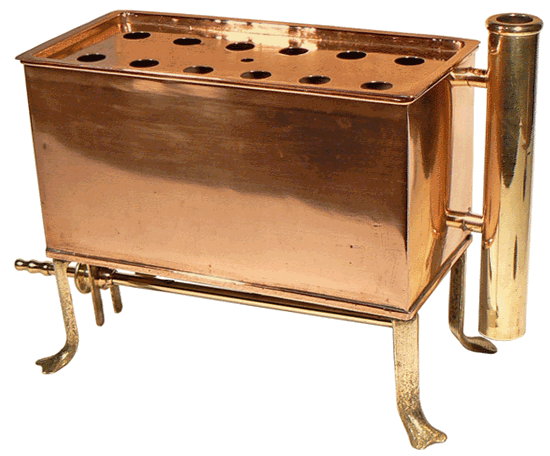

Bain-marie rectangulaire avec sa platine pour 12 tubes à essais. Dimensions de la cuve : 26 x 12 x 14 cm

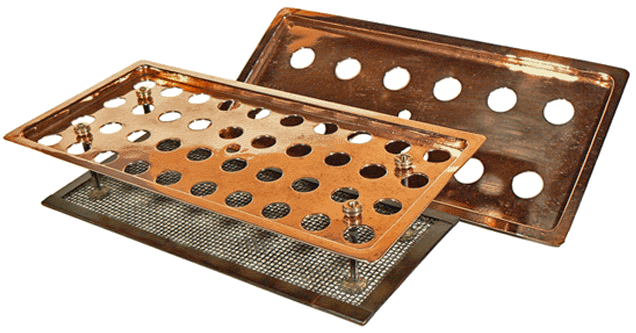

La platine de 12 trous, utilisée pour les tubes à essais classiques de 16 x 1,6 cm, peut-être remplacée par une platine spéciale pouvant recevoir jusqu'à 40 tubes à hémolyse dans lesquels on préparait, en vue d'analyses, les échantillons de sang. Une grille métallique fixée parallèlement à la platine et à une distance de 4,5 cm permet de maintenir en place ces tubes de faible contenance dont la longueur est de l'ordre 7,5 cm pour un diamètre de 1,2 cm.

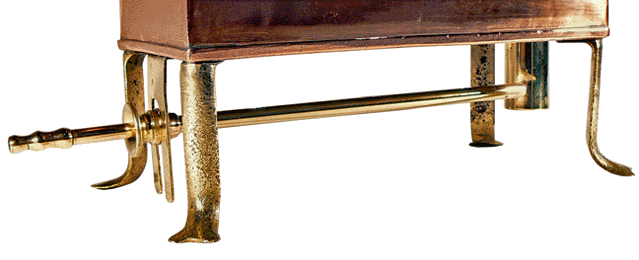

Le chauffage de l'eau contenue dans le bain-marie est assuré par une rampe à gaz.

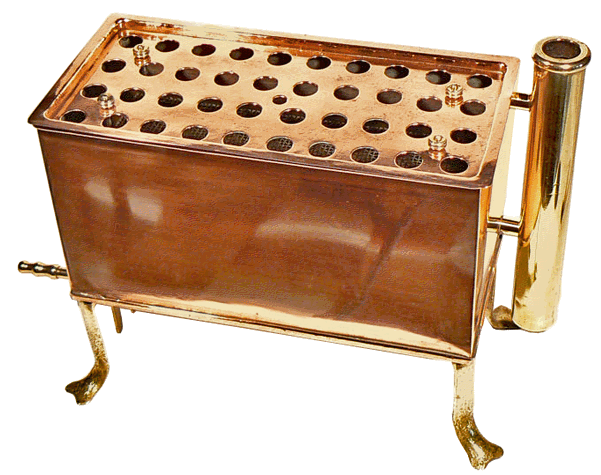

Le bain-marie est prêt à recevoir 40 petits tubes à hémolyse...
|
