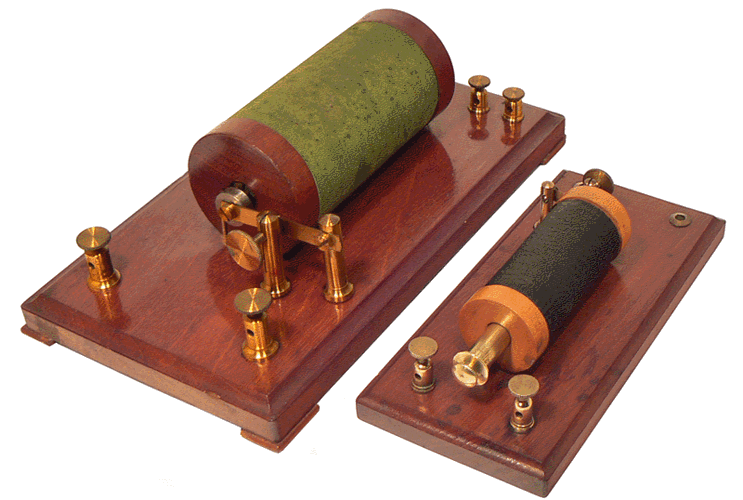

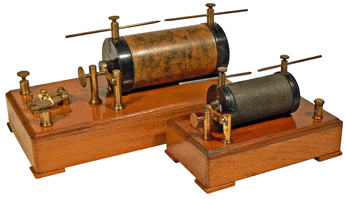

Petites bobines d'induction sur planchette

Il s'agit de bobines d'induction de type Ruhmkorff  montées sans condensateur. Comme les bobines à usage électro-médical, elles sont munies d'un tube graduateur en cuivre permettant de moduler l'intensité du courant délivré et sont accompagnées d'une paire d'électrodes cylindriques. Toutefois, leur utilisation est ici essentiellement ludique et on les rencontre dans les catalogues de jouets scientifiques du début du XXe siècle. L'objectif est d'envoyer une décharge électrique modérée - ce qui explique l'absence du condensateur afin de supprimer les risques de commotion - à la personne à qui l'on tend les électrodes pour qu'elle les saisisse à pleines mains. A l'époque où ce divertissement était en vogue, on leur donnait le nom de "machine à électriser", "appareil à secousses" ou encore de "torpille électrique" ...

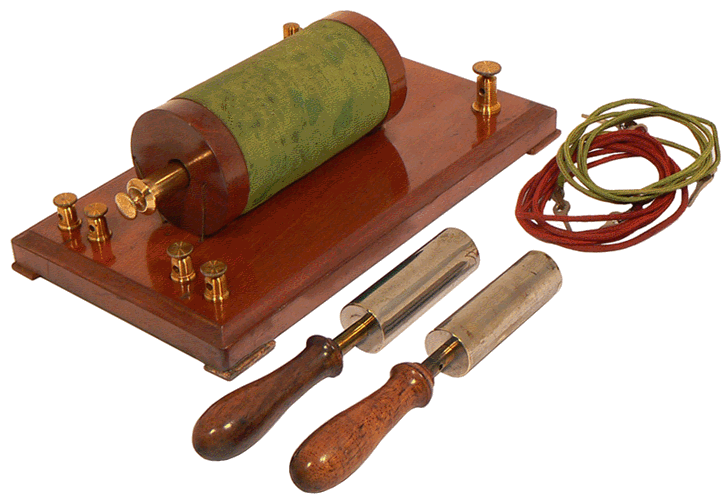

"Bobine à électriser", GeP (Georges Péricaud)

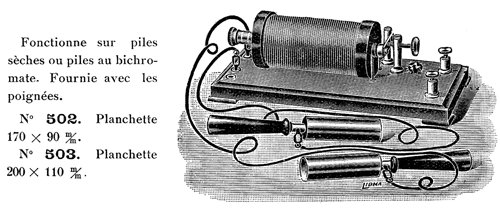

En 1922, dans le catalogue de Georges Péricaud "APPAREILS SCIENTIFIQUES" d'où est tirée l'image de droite, notre bobine à électriser est proposée à 39 francs.

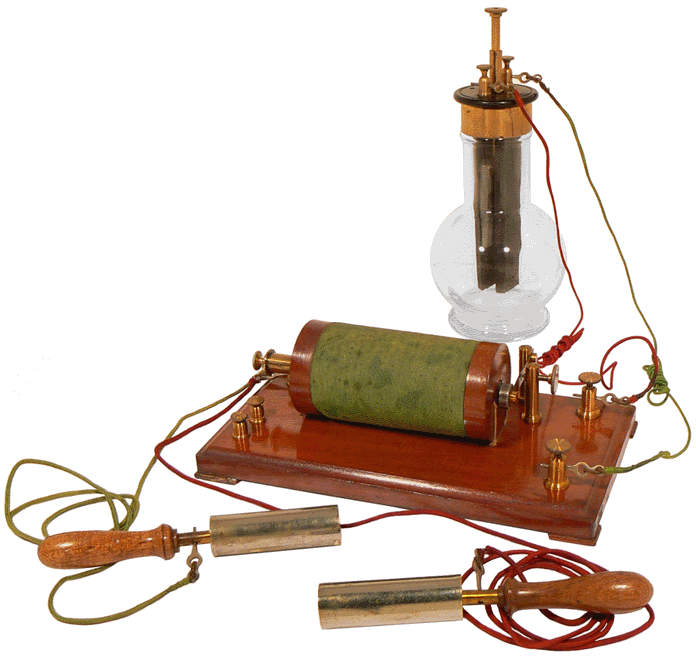

Avec son socle de 20 x 11 cm, la bobine à électriser correspond au plus grand des deux modèles du catalogue. L'enroulement secondaire offre deux  couples de bornes de sortie. Elle est alimentée, ici, par une pile de Grenet ou "pile au bichromate".

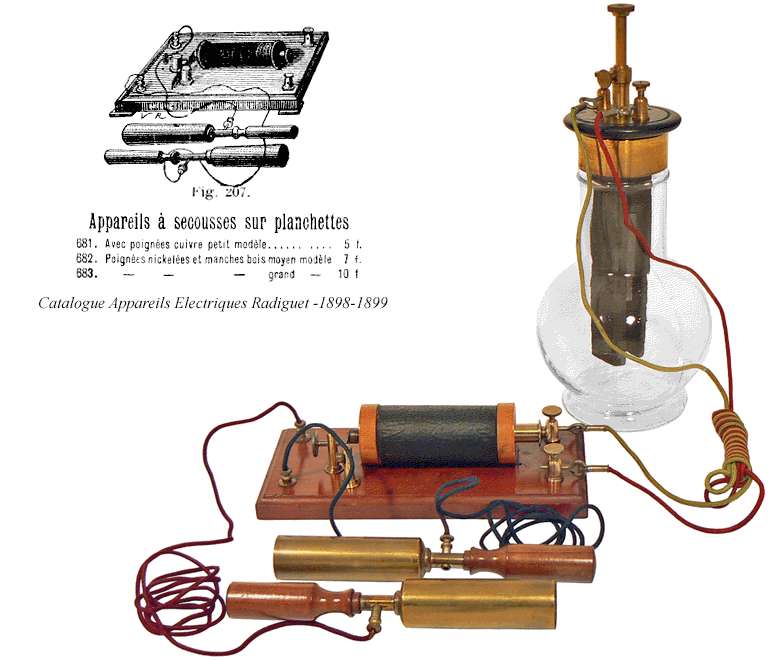

"Appareil à secousses", Radiguet à Paris

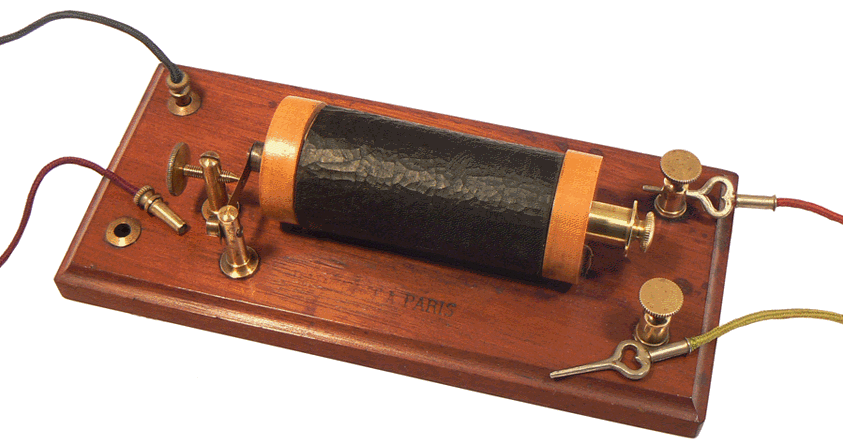

La bobine de 7 cm est fixée sur son socle en acajou de 14,5 x 6,5 cm. Il s'agit d'un divertissement électrique du début du XXe siècle, proposé sous le nom d'appareil à secousses par le constructeur RADIGUET (RADIGUET A PARIS) dans l'édition 1898 de son catalogue APPAREILS ÉLECTRIQUES. Sur le socle de notre bobine, la marque a été en partie effacée par abrasion pour une raison qui nous échappe. Si les mots "A PARIS" sont bien lisibles, le nom "RADIGUET" est décelable - même s'il reste invisible sur la photographie - en orientant convenablement le socle par rapport à la lumière, .

Les bornes de branchement de la pile et celles des électrodes sont différentes et admettent des fils de connexion aux embouts spécifiques. Cette précaution évite de relier la pile au fil ténu constituant l'enroulement secondaire, ce qui peut être préjudiciable à l'intégrité de ce dernier ...

D'autres bobines d'induction sont visibles dans le Compendium à la rubrique "ELECTRICITE". Le lien qui suit conduit directement à la page expliquant le fonctionnement de ces petites bobines du type Ruhmkorff.
