Dynamomètre de Poncelet

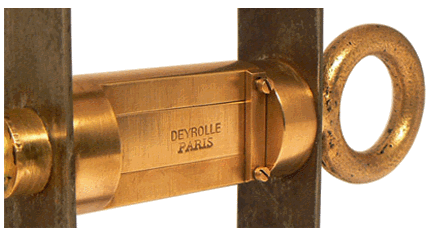

DEYROLLE
PARIS

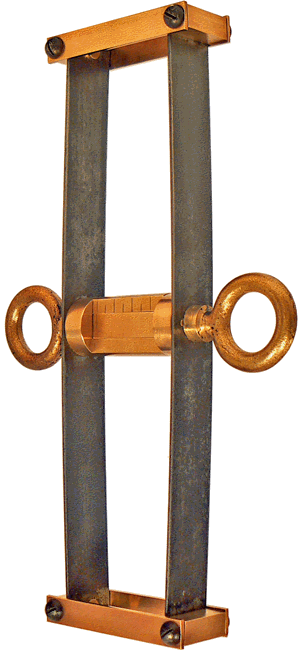

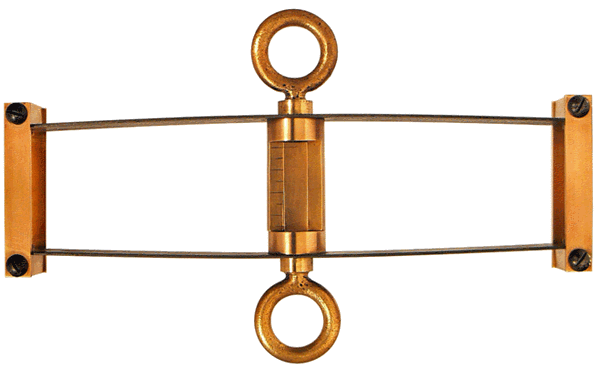

Dynamomètre à lames, de Poncelet - Longueur 26 cm

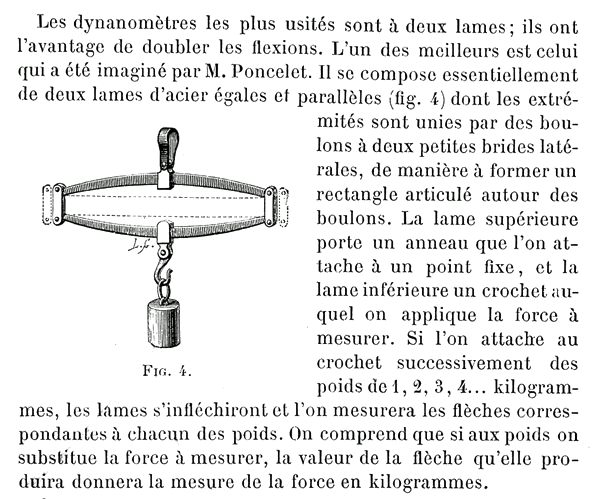

PHYSIQUE par Paul POIRÉ - Paris - Delagrave - 1880

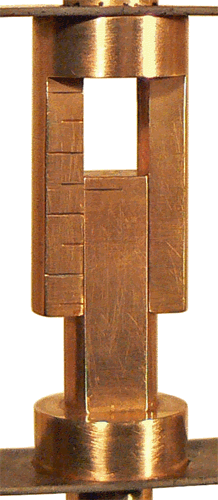

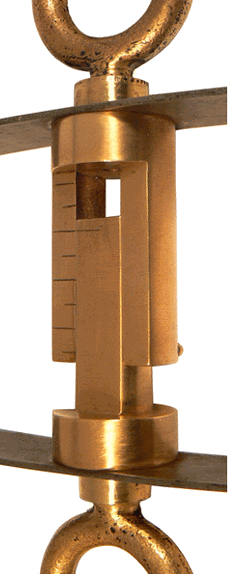

Ce dynamomètre de Poncelet est essentiellement constitué de deux lames élastiques en acier de 26 x 2,2 cm et de 1,3 mm d'épaisseur. L'une est solidaire d'une échelle graduée et l'autre porte un index permettant de mesurer l'infléchissement des lames lorsqu'on leur applique une force tendant à les écarter l'une de l'autre. L'échelle est graduée en 1/2 cm mais ne porte pas d'indication numérique : ils'agit d'un instrument destiné à l'étude et, probablement, à un étalonnage lors d'une séance de travaux-pratiques de physique ...

L'unité de force du Système International d'unités est le newton (N). Il correspond, dans nos contrées d'Europe centrale, à la force d'attraction exercée par la Terre sur une masse égale à, pratiquement, 0,102 kg. Il aurait été question, autrefois, d'une force de 0,102 kilogramme-poids ou de 0,102 kilogramme-force.

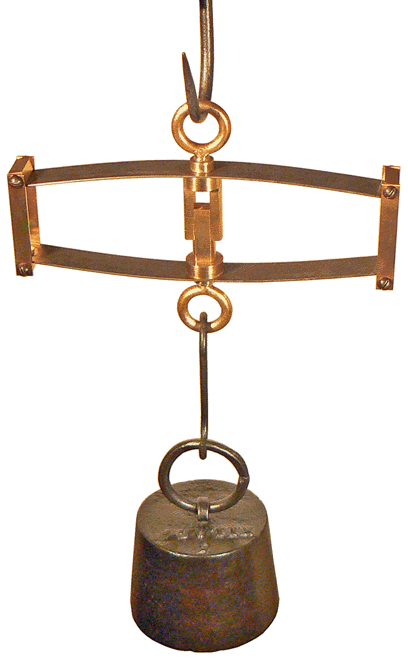

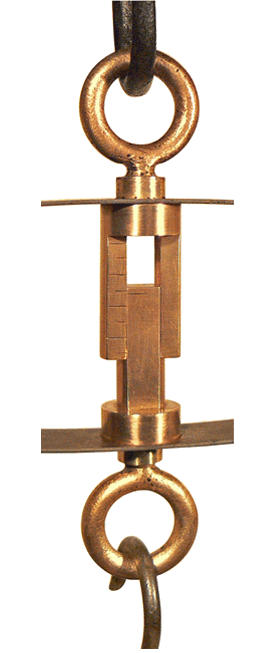

Nous observons qu'une masse de 5 kg suspendue à l'un des anneaux du dynamomètre, l'autre anneau demeurant fixe, provoque une flexion des lames qui se traduit par un déplacement de l'index égal à un peu plus de 1,5 cm soit presque la moitié de la capacité totale de l'échelle. Par suite, de ce constat et de la correspondance entre le newton et le kilogramme-poids, il est simple de déduire que notre dynamomètre est prévu pour mesurer des forces allant jusqu'à la centaine de newtons ...

Pour voir d'autres dynamomètres présents dans le Compendium, il suffit de cliquer sur l'une ou l'autre de ces vignettes ...

Dynamomètre
à cadran circulaire

Dynamomètres ou
pesons à ressort
