Balances Béranger |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

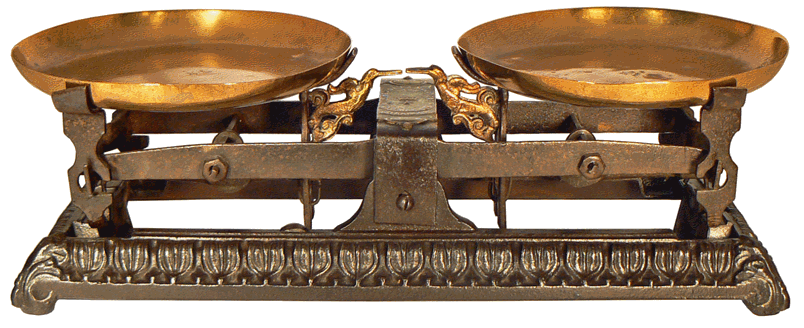

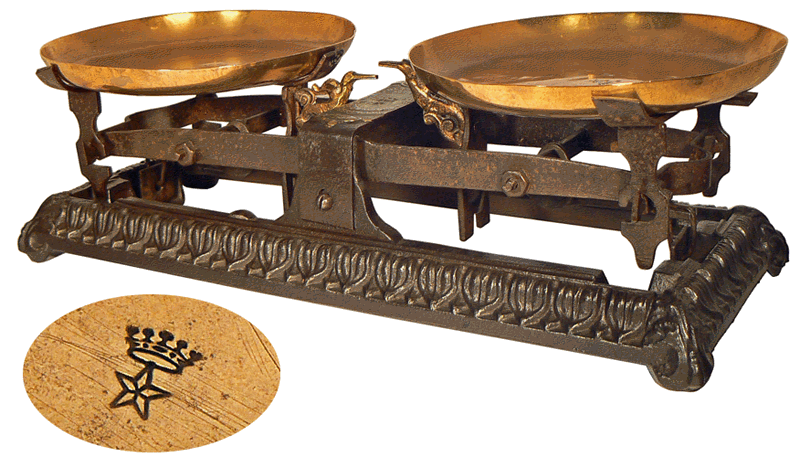

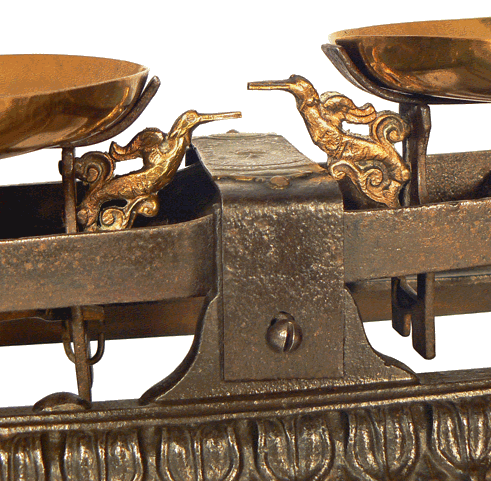

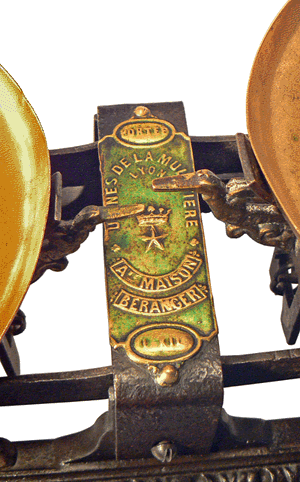

Balance Béranger - USINE DE LA MULATIERE - LYON - ANE MAISON BERANGER - Vers 1870 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Balance ROBERVAL |
Balance BÉRANGER |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

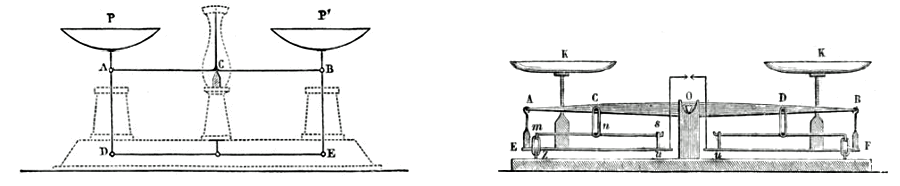

Ces schémas empruntés à des ouvrages du XIXe siècle montrent les différences de construction des deux balances dites à fléau composé, celle de ROBERVAL que l'on rencontre sur d'autres pages du Compendium et celle de BÉRANGER, la "ROBERVAL LYONNAISE" telle qu'elle est désignée dans le brevet du 14 juillet 1845. Plus complexes que les Roberval, les balances Béranger sont moins assujetties aux frottements et donc aux erreurs, lorsque les charges sont mal réparties sur les plateaux. Elles sont également plus coûteuses... |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

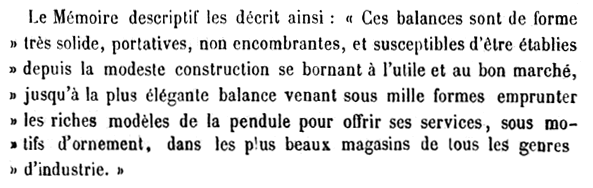

"NOTE pour M. BÉRANGER contre l'USINE DE GRAFFENSTADEN" - Paris, 1855 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

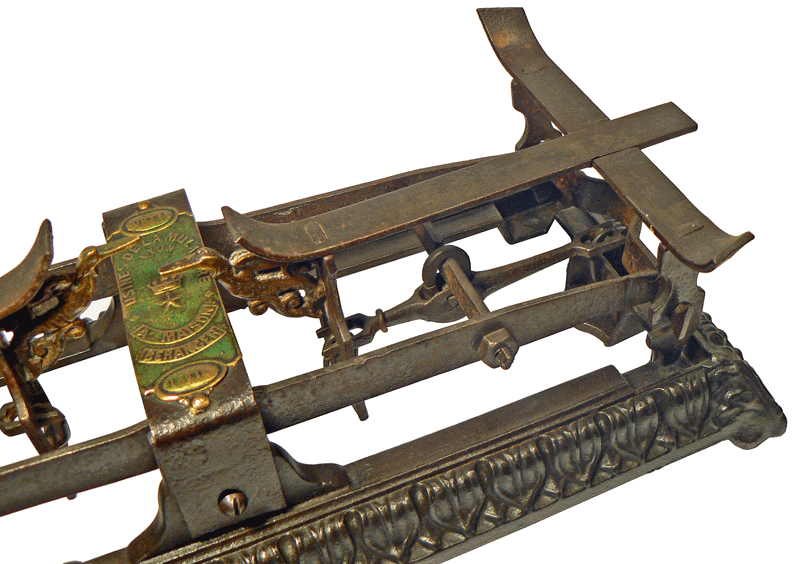

Une des particularités de la balance Béranger est de posséder deux fléaux parallèles, rigidement liés l'un à l'autre et entre lesquels sont disposés les différents éléments articulés. La seconde balance, un modèle allemand dont la photographie suit, conserve les caractéristiques principales de la précédente mais avec un seul fléau. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

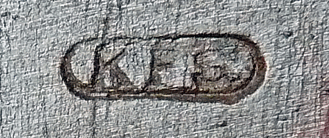

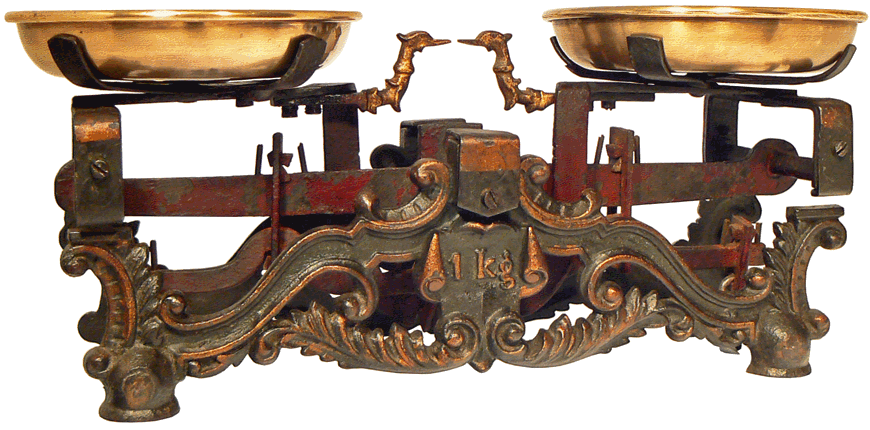

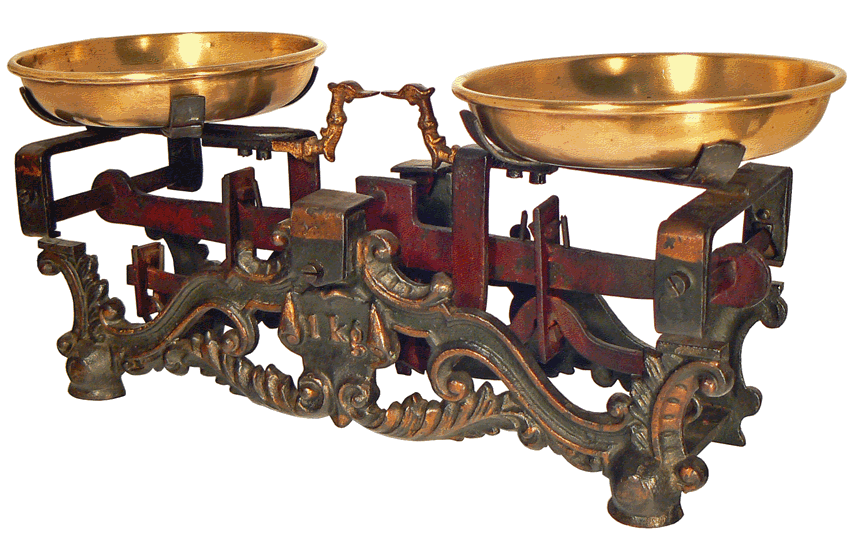

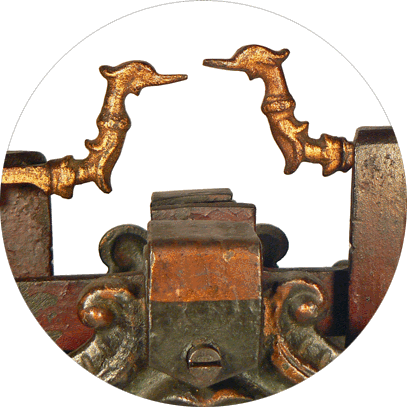

Balance, système Béranger Le fléau est, discrètement, marqué "KFS" |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
