Microscope de poche
avec cellule d'observation

Microscope de poche, avec cellule d'observation  - Vers 1900

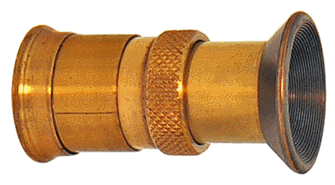

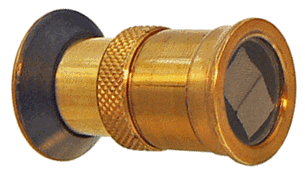

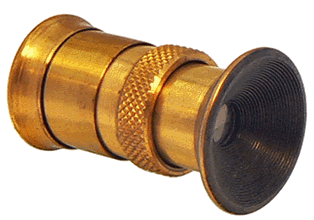

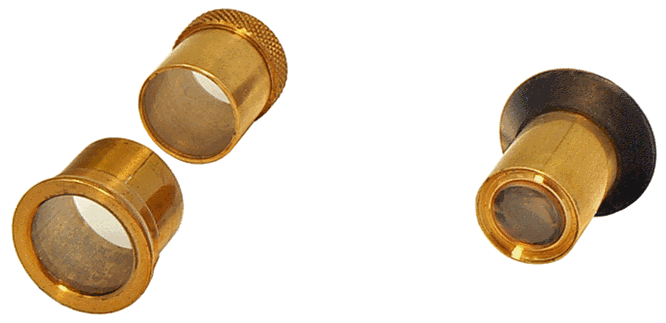

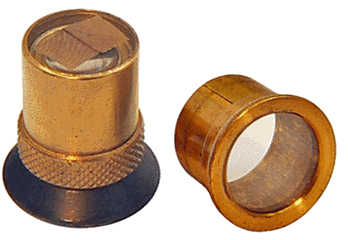

Le petit instrument est composé de trois éléments cylindriques qui coulissent à volonté l'un dans l'autre. Deux se terminent par un disque en verre et forment, lorsqu'ils sont accouplés, une cellule d'observation à épaisseur variable. Le troisième élément porte un groupement de deux lentilles plan-convexes assurant un grossissement d'une quinzaine de fois.

Un fragment de plume d'oiseau est placé entre les disques de la cellule d'observation.

Ci-dessous et pour préserver de l'écrasement les aigrettes de quelques graines de pissenlit, le volume offert par la cellule est augmenté en écartant l'un de l'autre les fonds vitrés des tubes coulissants.

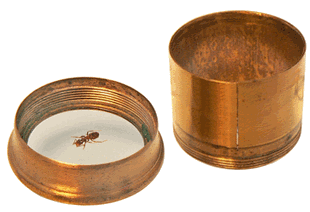

Le petit microscope convient à l'observation des objets transparents. Toutefois, lors de son acquisition, une fourmi momifiée se trouvait entre les verres formant la cellule.

Et si la fourmi n'est pas prêteuse, elle n'est pas non plus transparente : la lumière qui lui arrive sur le ventre ne parvient pas sur son dos, partie observée, qui reste dans l'obscurité.

Pour mieux apprécier l'optique du l'instrument et obtenir notre image, nous avons donc momentanément supprimé le manchon auquel est normalement assujetti le verre portant la fourmi. La loupe étant maintenue à sa distance normale de mise au point, l'absence de ce manchon opaque permet à la lumière d'éclairer correctement le petit insecte...

Dimensions actuelles, 5 x 2,6 cm

Dimensions, une fois replié, 3,3 x 2,6 cm

On trouve dans le Compendium, un microscope de poche très voisin, muni d'une cellule d'observation et recevant, en plus, les préparations sur lames. Il suffit de cliquer sur la vignette pour entrer directement sur la page qui le présente.
