Microscope à colonne droite,
moyen modèle

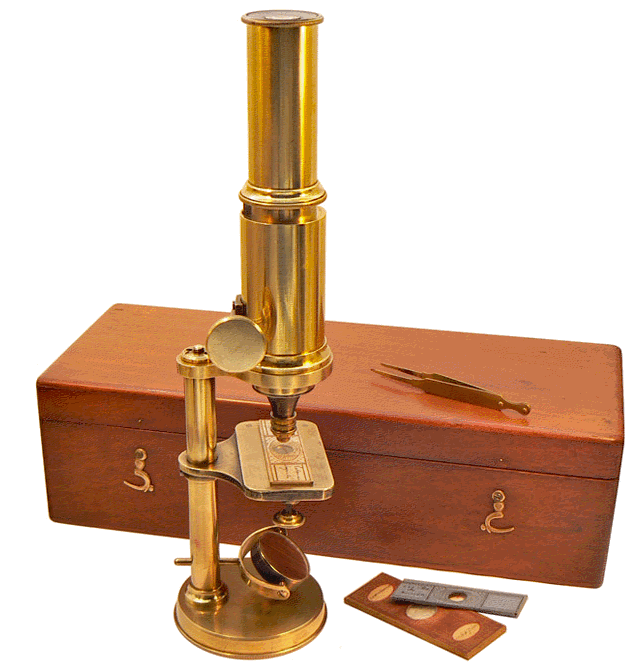

Devant son coffret en acajou de 28 x 11 x 8 cm, le microscope à colonne droite, de 25 cm de hauteur. France, vers 1880.

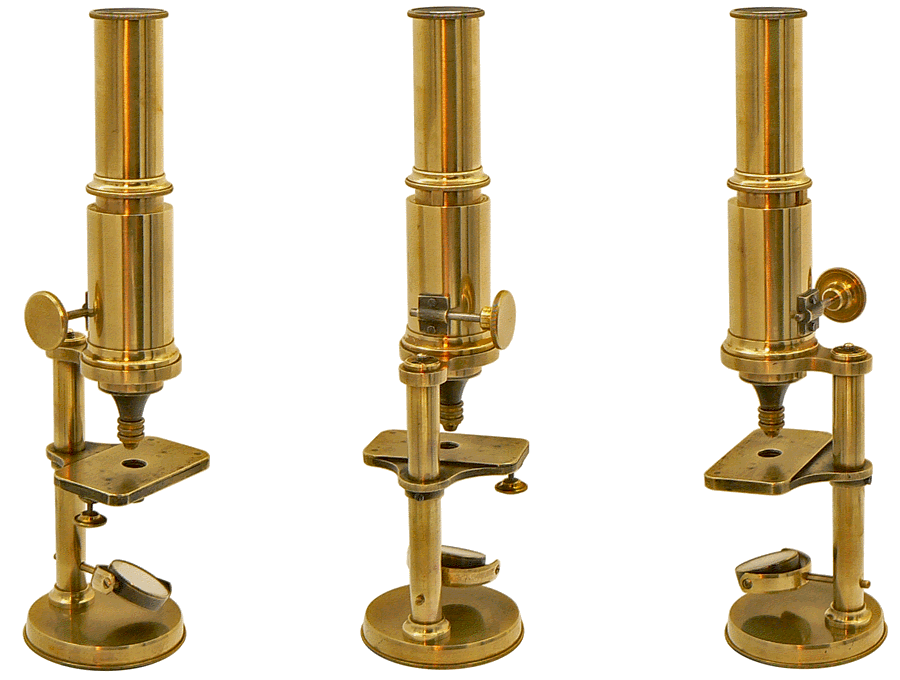

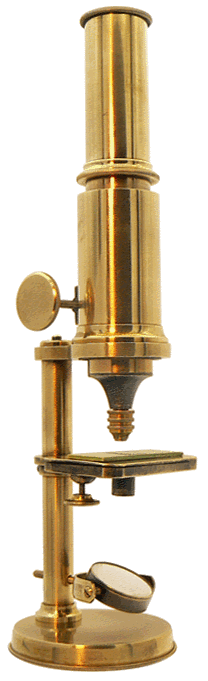

L'éclairage est assuré par un miroir concave parfaitement mobile. Le microscope repose sur un socle lesté de 7 cm de diamètre. Il ne porte pas de marque mais sa constructon nous fait penser aux instruments proposés par Molténi à la fin du XIXe siècle...

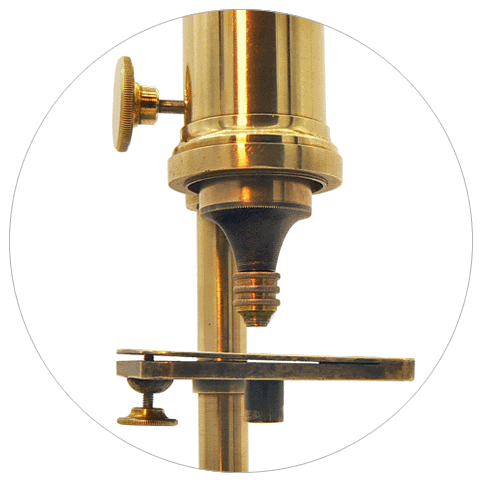

La mise au point primaire est assurée par système classique de pignon-crémaillère. Pour la mise au point fine, la platine du microscope est munie d'une surplatine de 6,5 x 3,5 cm dont l'un des bords étroits est fixé à l'un des bords de la platine (image ci-dessus). De l'autre côté, une vis à tête moletée traverse la platine, son extrémité étant en contact avec la surplatine.

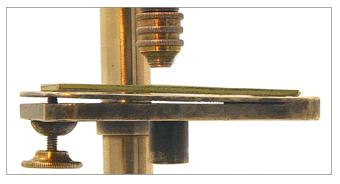

Au repos, la surplatine est appliquée sur la platine. En tournant modérément la tête moletée de la vis, on incurve et incline plus ou moins la surplatine ce qui a pour conséquence de soulever la préparation que l'on y a déposée et dont on recherche une image nette.

Ce dispositif, rencontré sur d'autres instruments de la deuxième partie du XIXe siècle, ne préserve pas l'horizontalité de la lame observée. Toutefois, les résultats demeurent acceptables car le champ observé est très étroit. Il est, avec la dotation optique d'origine, égal à 7/10 mm. De quoi imaginer un petit problème de géométrie...

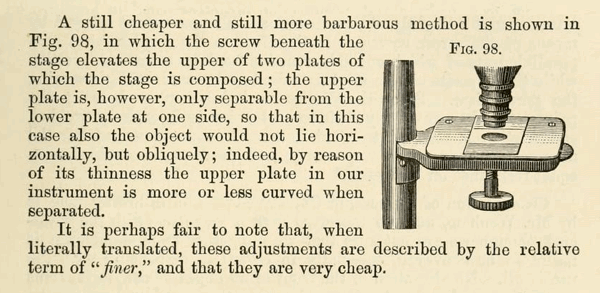

En 1880, le dispositif est évoqué dans le JOURNAL OF THE ROYAL MICROSCOPICAL SOCIETY sous le titre "Fine" Adjustments : il est alors qualifié de barbare...

Document issu du JOURNAL OF THE ROYAL MICROSCOPICAL SOCIETY de 1880 numérisé par BHL - Biodiversity Heritage Library

407 / 1er mars 2022
